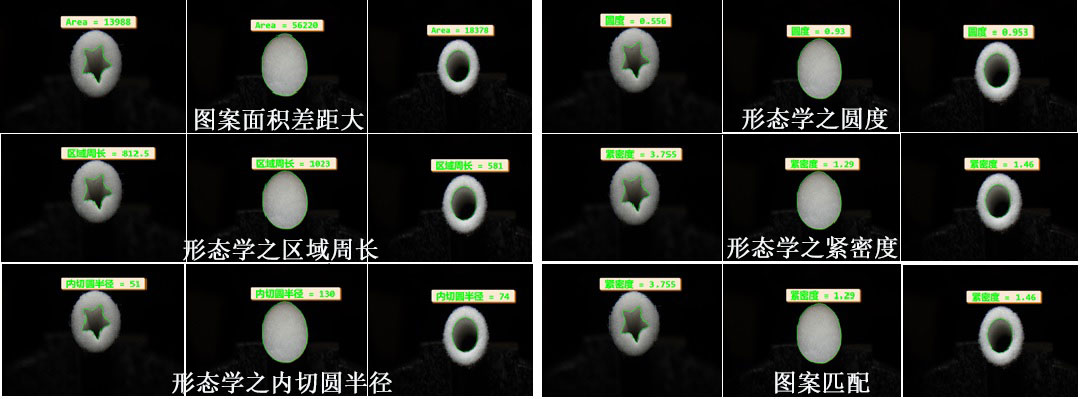

通过加强对基于多光谱彩色成像,智能识别等视觉检测技术的研究应用,提升检测可靠性。实现了在生产过程中在线对滤棒端面进行检测、错牌、滤棒端面形变、滤棒端面毛边等。从缺陷源头避免了因嘴棒缺陷造成的卷烟质量事故的出现。
1、主要功能:
✤图像采集负责将每支滤嘴棒图像截取采集并发送给工控机处理,完成信息校验,视觉检测处理,根据检测信息进行校验,将对应的校验失败的报警记录。
✤预留远程调试接口,插上无线网卡,即可进行远程调试。
✤数据接口,可通过网络进行数据的传输;各机台数据具备数据可复制性;
2、系统原理:

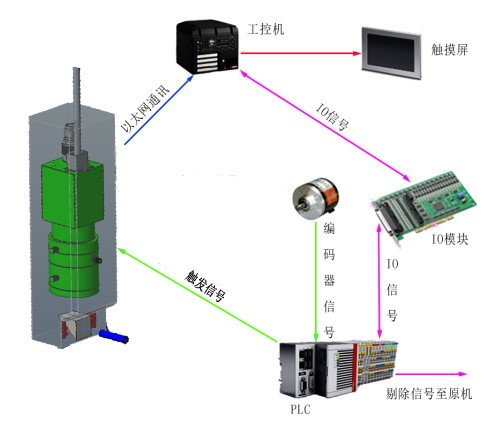

采图系统根据编码器脉冲信号计算单支滤嘴的检测相位,当嘴棒触发信号后,面阵相机触发拍照单支嘴棒端面图像,利用万兆以太网传送到工控机进行缺陷图像识别,发现错牌或缺陷后立即发送缺陷信息至主控制器进行处理,待缺陷嘴棒到达剔除工位时,立即发送剔除信号。若连续发现错牌情况立即停机,并报警提示。
3、技术特点:
✤电气件具有通用性和可替代性
✤软件具备模拟检测自学习功能。
✤在线实时识别功能,软件系统可调整功能。
✤检测系统自诊断功能,系统出现异常进行报警提示。
✤检测效果稳定可靠,达到生产使用要求。
✤具备在自学习功能和智能优化功能
✤系统可扩展性,以满足业务发展的需要。
4、技术指标:
✤点缺陷检测精度:0.2mm(高对比度)
✤检出率:≥ 99%;
✤误检率:≤ 1%;
✤创建新牌号速度:≤ 40秒
✤建模模式:单张建模,联写建模
✤额定功耗:≤ 400W
✤接口:装置电器接口与原机接口配套,即插即用
✤安装:安装的装置不影响主体设备的正常运转,设置有定位销钉,方便维护人员拆卸、安装
