爆珠滤棒在线检测,主要是检测滤棒内爆珠的质量情况,包括缺珠,少珠,混珠等质量问题。避免有问题的爆珠流入市场。
1、主要功能:

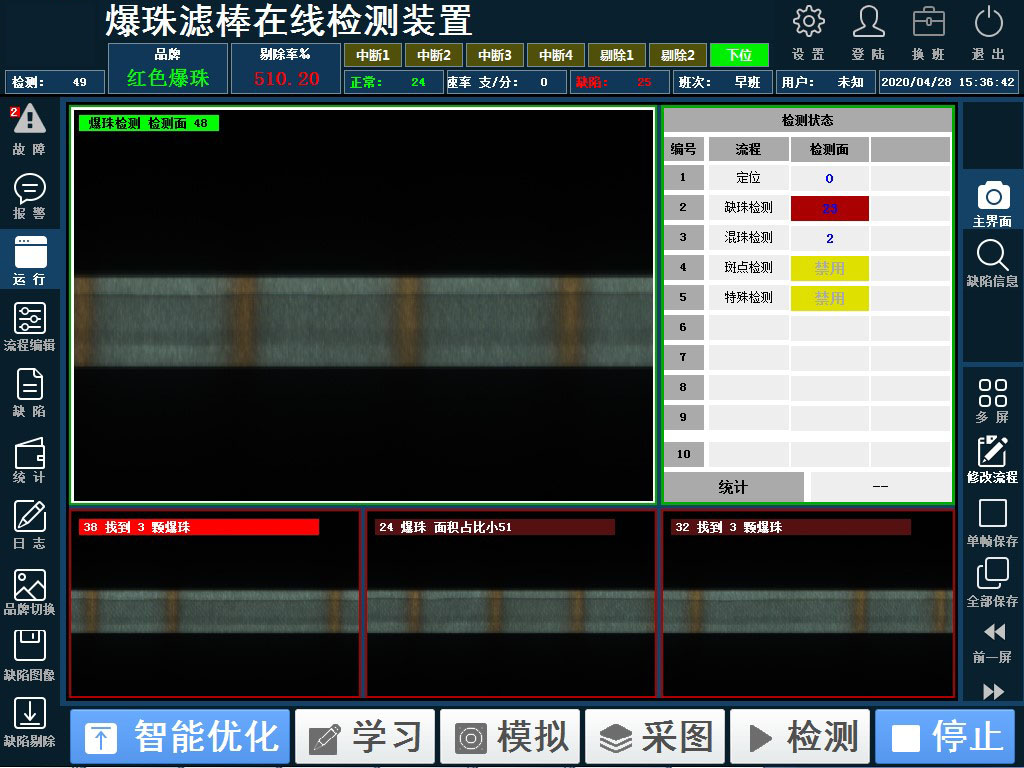

✤嘴棒经过检测装置,通过上端的线扫相机采集图像,使用ICS通用视觉软件对图像进行运算检测,并将有缺陷的发送给剔除机构。
✤预留通信接口,上端的素采系统、MES 系统通过接口可以访问本系统的数据。
✤实现自检功能,对设备异常报警,根据设定执行重新连接相机,对磁盘进行检测,删除多余的图像。
✤参数自适应和自动调整,自动适应光源轻微变化,自动调整参数,降低人员的干涉。
2、系统原理:

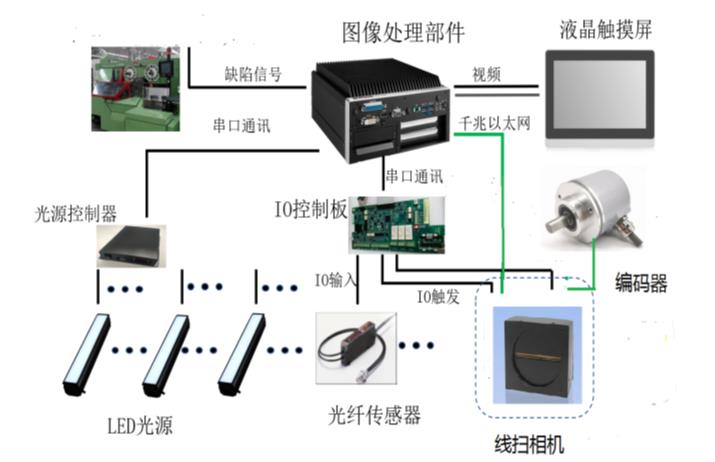

通过编码器获得编码信号,触发线扫相机,得到图像,将图像传递给工控机,对图像进行运算,获得缺珠、混珠等缺陷,在通过触发板将缺陷信号传给原机设备,原机设备进行剔除。
3、技术特点:
✤系统更新便捷 ✤算法可扩展性
✤算法参数灵活设置 ✤检测智能优化
✤图像质量自动设置 ✤检测组件可扩展性
✤界面可扩展性 ✤多方位多角度参数修改
✤支持对其他检测图像追溯检测 ✤支持远程通信功能
4、技术指标:
✤最大检测速度:3000 支/分钟。
✤缺珠检测率:100%。
✤混珠检测率:100%。
✤珠距检测精度:1mm
✤其他检测功能包括爆珠破损。
✤对缺陷情况进行详细统计,保存历史缺陷图片,同时兼具故障信息统计功能。

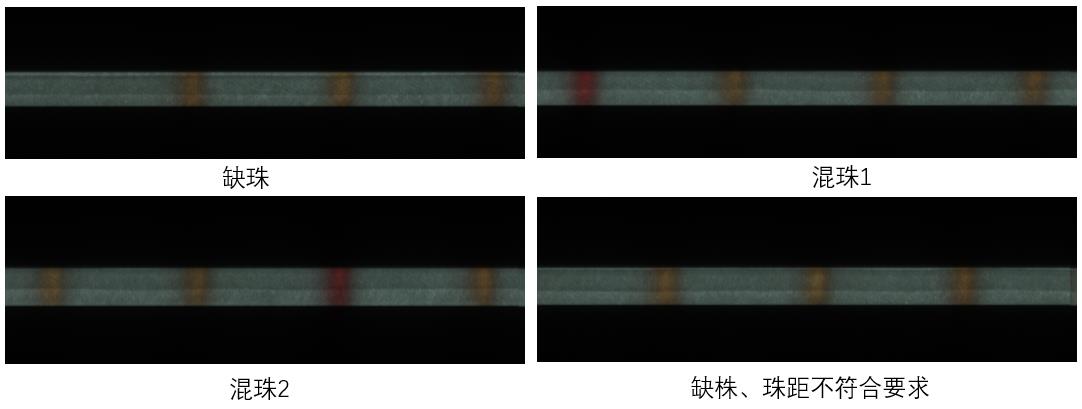

5、部分缺陷图:
