烟支外观在线检测

1、性能与特点：
       ✤人机交互、算法分离。可灵活扩展检测功能，如:钢印检测、水松纸检测、烟支外观点检；
       ✤组件小型化，由双相机突破为单相机，降低设备故障率，降低卡烟概率；
       ✤使用以太网网口相机，保证不掉帧，数据不遗漏；
       ✤深度学习功能，智能优化参数；
       ✤多核多线程，更快的计算速度，更精确的计算结果；
       ✤本系统采用单相机多次拍照实现飞沫识别，从而减少卷烟机内部烟沫对系统缺陷识别的干扰；
       ✤相机、光源一体化腔体内形成空气流动，实现相机及光源的散热，视窗表面自清洁；
       ✤连续剔除一定数量烟支时，系统报警并可输出停机信号，当某个检测项异常增多或长时间无检测都会输出报警信号，提醒操作人员留意检查系统是否正常工作；

2、系统原理：

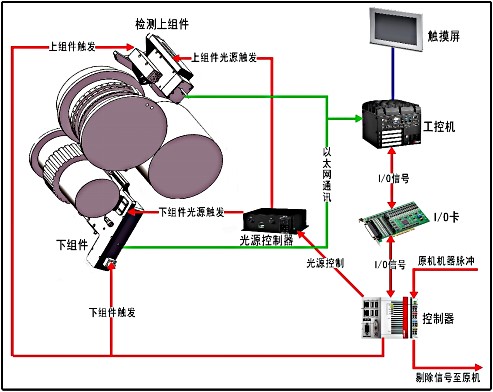

       采集剔除控制器根据鼓轮的运动速度，实时计算出相机的触发信号、光源频闪信号，然后输出准确的帧、线信号触发每台高速CCD相机拍摄烟支图像。 图像处理服务器实时处理两台相机的图像，若烟支存在缺陷，就输出剔除信号。采集剔除控制器收到剔除信号以后准确的将有缺陷的烟支剔除。


3、技术特点：
       ✤多核多线程技术、C++底层架构保障检测效率、XML界面使界面编辑更改更简便、脚本语言内置算法与主程序分离。
       ✤内置多种通用算法，针对烟支的特性增加多种烟支专用算法。
       ✤对于一些特殊的烟支，比如高反光烟支，开发AI智能算法、深度学习算法。
       ✤可对算法快速的进行增删改查。
       ✤烟支外表缺陷检测系统是基于Windows通用平台下研发的通用视觉检测系统：烟支检测、可拓展烟包检测、可拓展条包检测、可拓展卷包机组其他检测设备。

4、主要技术指标：
       ✤水松纸长度：能够识别与标准偏差 ≥ 0.5mm的缺陷；
       ✤烟支长度：能够识别超过设定标准 ≥ 0.5mm的缺陷；
       ✤错牙：能够识别水松纸长短偏差 ≥ 0.5mm的缺陷；
       ✤烟杆缺陷：斑点、污渍、刺破、亮点、夹末、褶皱，能够识别缺陷面积 ≥ 0.3〖mm〗^2的缺陷；
       ✤水松纸缺陷：黑点、亮点、褶皱，能够识别缺陷面积 ≥ 0.3〖mm〗^2的缺陷；
       ✤视窗缺陷：污渍、破损、位置偏移、宽度、内物料有无、内物料明显缺陷、两侧水松纸宽度；
       ✤检测速度：最大检测速度：15000支/Min；
       ✤检测能力：90%以上缺陷产品准确剔除，严重缺陷100%剔除；
       ✤检测精度：接头错位≥0.2mm、长短≥0.2mm、污渍面积≥0.3mm2、破损面积≥0.3mm2即可检出；
       ✤误踢率：≤ 0.05%；
       ✤最大检测速度：单通道12000/min，双通道24000/min；
       ✤适用于 ZJ17、ZJ112、ZJ116、ZJ118、ZJ119、PROTOS系列等卷烟机；

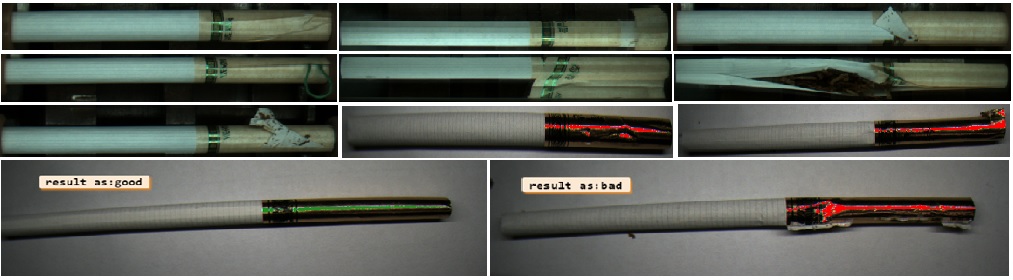

5、部分缺陷图：
